低温面源黑体 SC-LM系列

产品介绍
SC-LM扩展区域黑体是低温红外参考源，可在绝对模式A或差分模式D下运行。其稳定性最高，特别适用于广泛类型的红外传感器的特性和性能验证，例如用于热成像的高分辨率摄像头和长距离热像仪。该黑体由一个具有不同尺寸的辐射头组成，其温度通过一个2U电子单元（通过人性化的界面）精确控制，并通过水（W型）或制冷液体（L型）进行散热。液体由独立的冷却液单元提供，并通过黑体背面的套管循环流动。在环境温度以上和以下，高辐射表面的温度可稳定在0.5mk范围内。

为了避免低温表面出现凝露现象，该系统提供了几种选择，例如在辐射区域吹扫干燥气体、将辐射区域密封在充满氮气的腔体内（用红外线窗口密封）、将黑体与装有待测单元的氮气填充柜相连接。

与任何其他黑体红外参考源一样， SC-LM系列产品都附有校准证书，以证明该红外参考源的可靠性。还可以配合红外靶标和平行光管，从而实现一系列测试：NETD、时间噪声、固定图案噪声、MTF、FOV、失真、空间分辨率、MRTD、TOD等。

设备特点

* 扩展区域可达1300毫米x1300毫米

* 具有差分和绝对模式操作

* 实时显示温度数据

* 直观的用户界面

* 最高稳定性：<0.5mk

* 高热均匀性和发射率。

* 紧凑型辐射头

* 带计量温度传感器

* 温度范围可扩展：-40℃至+125℃

* 通过彩色触摸屏面板进行控制

* 在多个带宽范围内进行辐射率校准

* 通过RS485，RS232或 Ethernet远程控制

SC-LM系列技术参数表

型号	SC-LM100-4A/4D	SC-LM100-W-4A/4D	SC-LM100-L-4A/4D	SC-LM200-7A/7D	SC-LM200-W-7A/7D	SC-LM200-L-7A/7D
Aperture （辐射面积）	4"x4"(100x100mm)			8"x8"(200x200mm)
Absolute temp.range，℃ 绝对温度范围	0 °Cto 100°C	(环境温度 20°C ) -10°C 到 +125°C	（环境温度 20°C） -30°C 到 +125°C	0°C to 100°C	(环境温度 20°C ) -10 to +125	（环境温度 20°C） -30°C 到 +125°C
Differential temp.range，℃ 相对（差分）温度范围	-25 °Cto +80°C	（20°C 环境温度下） ‘-30°C to +100°C	（20°C 环境温度下） -50°C 到 +80°C	‘-25 °Cto +80°C	(环境温度 20°C ) -30°C to +100°C	（20°C 环境温度下） -50°C 到 +100°C
Uniformity，℃（1）热均匀性	真空环境@中心区域的80%：±0.01℃ 在其他环境@中心区域的80%：± 1.5% (T黑体温度 - TAMB)
Set point&readout resolution，℃ 显示分辨率	0.001℃/0.0001℃可选
Temperature accuracy（2）温度测量精确度	Absolute（绝对）： ±0.05°C Differential（相对）：±0.025°C
Stability℃ 稳定性	±0.005@△T＜±10， ±0.01@△T＞±10			±0.005@△T＜±10， ±0.01@△T＞±10
Enissivity 发射率	发射率/ 校准后表面平面≥ 0.95/1.00；V型槽面≥0.985 / 1.00
Power consumption，W 功耗	200W	750W	1200W	350W	500W	1200W
Head size （HxWxL），mm 头部尺寸（高x宽x长）	161x201x190mm	192x210x120 mm	192x210x120mm	224x265x225mm	235x257x202mm	247x410x112 mm
Head weight，kg 头部重量	5kg	5kg	5kg	10kg	12.5kg	10kg
Controller dimensions,mm 控制器尺寸，毫米	342x310x133（3U）	2Ux19"	2Ux19"	342x310x133（3U）	342x310x133（3U）	342x310x133（3U）
Controller weight,kg 控制器重量	10	6.5	6.5	10	10	10

型号	SC-LM300-12A/12D	SC-LM300-W-12A/12D	SC-LM300-L-12A/12D	SC-LM400-16A	SC-LM400-W-16A
Aperture （辐射面积）	12"x12"300mm x 300 mm			16"x16"(400x400mm)
Absolute temp.range，℃ 绝对温度范围	0 °Cto 100°C	(环境温度 20°C ) -10°C 到 +100°C	（环境温度20°C 下） -20°C 到 +100°C	(环境温度 20°C ) 10°C to 100°C	(环境温度 20°C ) 0 °Cto 100°C
Differential temp.range，℃ 相对（差分）温度范围	‘-20°C to +80°C	（20°C 环境温度下） -30°C to +80°C	（20°C 环境温度下） -40°C 到 +80°C	（20°C 环境温度下） -15°C to +80°C	（20°C 环境温度下） -20°C to +80°C
Uniformity，℃（1）热均匀性	真空环境@中心区域的80%：±0.05℃ 在其他环境@中心区域的80%：± 2.5% (T黑体温度 - TAMB)
Set point&readout resolution，℃ 显示分辨率	0.001/0.0001可选
Temperature accuracy（2）温度测量精确度	Absolute（绝对）： ±0.05°C Differential（相对）：±0.025°C			Absolute（绝对）： ±0.05°C
Stability℃ 稳定性	±0.005@△T＜±10， ±0.01@△T＞±10
Enissivity 发射率	发射率/ 校准后表面平面≥ 0.95/1.00；V型槽面≥0.985 / 1.00
Power consumption，W 功耗	1200W	1800W	2000W	3200W
Head size （HxWxL），mm 头部尺寸（高x宽x长）	357x415x230mm	247x410x112 mm	247x410x112 mm	500x550x170mm
Head weight，kg 头部重量	25kg	10kg	10kg	42kg
Controller dimensions,mm 控制器尺寸，毫米	342x310x133（3U）	342x310x133（3U）	342x310x133（3U）	450x600x175（4U）
Controller weight,kg 控制器重量	10	10	10	20

型号	SC-LM500-16A	SC-LM500-W-16A	SC-LM1000-40A	SC-LM2200-86A
Aperture （辐射面积）	20"x20"(500x500mm)		40"x40"(1000x1000mm)	86"x86"(2200x2200mm)
Absolute temp.range，℃ 绝对温度范围	10 to 80	5 to 100	10 to 80	环境温度-20℃ to 环境温度+50℃
Differential temp.range，℃ 相对（差分）温度范围	-15 to +55	’-20 to +75	/	/
Uniformity，℃（1）热均匀性	环境温度±5℃区间@中心区域的80%:±（0.15+0.002\|t\|）(t为黑体温度)
Set point&readout resolution，℃ 显示分辨率	0.001/0.0001		0.001
Temperature accuracy（2）温度测量精确度	Absolute（绝对）： ±0.05°C		Absolute（绝对）： ±0.05°C
Stability℃ 稳定性	±0.02@△T＜±10， ±0.03@△T＞±10		±0.02@△T＜±10， ±0.03@△T＞±10
Enissivity 发射率
Power consumption，W 功耗	4500W		6000W	40KW
Head size （HxWxL），mm 头部尺寸（高x宽x长）	570x640x170mm		1280x760x1600mm	2480x1260x2480mm
Head weight，kg 头部重量	65kg		450kg	2200kg
Controller dimensions,mm 控制器尺寸，毫米	450x600x175（4U）		450x600x175（4U）	450x600x175（4U）
Controller weight,kg 控制器重量	25		60	120

应用案例

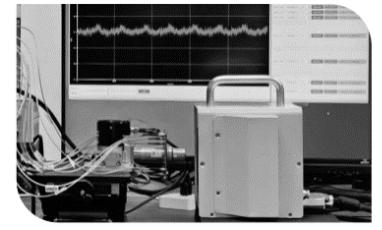

红外探测器测试

Infrared Detector Test

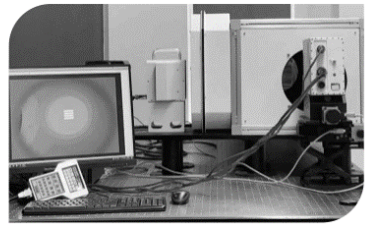

红外热像仪测试

Infrared Thermal Camera Test

红外探测器测试

Infrared Detector Test

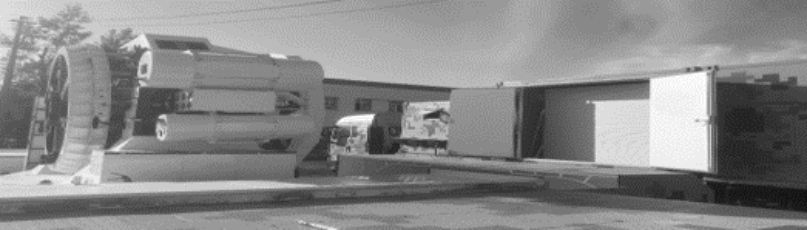

车载望远镜辐射定标测试

Radiation calibration test for car-mounted telescope
