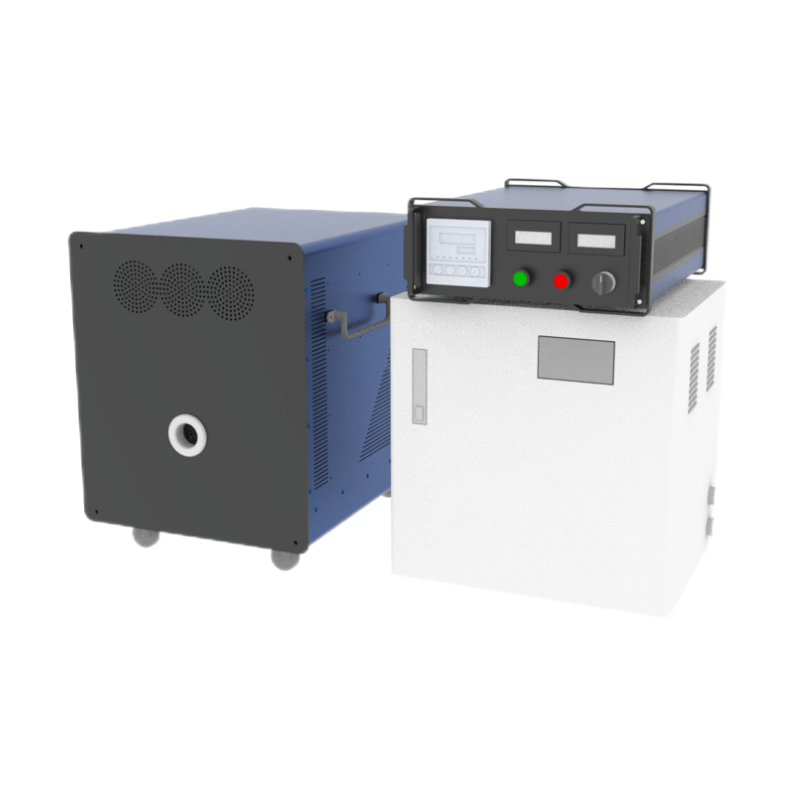

高温点源黑体 SC-Z系列
SC-Z系列高温腔黑体是覆盖可见光至远红外波段的宽谱参考源。它由一个由电子单元控制的紧凑型辐射头组成。位于电子单元前面板上的用户友好型触摸屏控制面板，允许通过实时PID参数调整进行精确的温度选择和稳定。腔体结构使均匀性和发射率无与伦比。
这些大光谱参考源的应用包括近红外和红外传感器的校准，如热像仪、测温仪、SWIR至LWIR相机、样品发射率或透射测量、大气光谱传输测量的参考源等。
设备特点
* 高温参考源高达1650℃
* 优化的腔体形状确保高空间和角度均匀性和发射率
* 最大孔径达50毫米
* 实时显示温度数据和直观界面
* 孔径/滤光片轮
* 整体设计确保操作人员的完全安全
* 触摸屏面板控制
* 通过以太网链接、RS 232、IEEE、WiFi进行远程控制
SC-Z系列技术参数表
|
型号 |
SC-Z1650 |
SC-Z1450 |
|
Aperture （辐射面积） |
Φ40mm |
1"(20mm)-40mm |
|
temperature range，℃ 温度范围 |
500℃-1650℃ |
300℃-1450℃ |
|
Uniformity，℃ 腔体均匀性 |
4℃（ 900℃ 时） 大于38mm |
3℃（1200℃时） |
|
temperature accuracy 温度测量精确度 |
＜600℃；±1.5℃； ＞600℃；±0.25*T% |
＜375℃；±1.5℃； ＞375℃；±0.4*T% |
|
temperature Stability℃ 稳定性 |
Short term stability（＜1hour）：±0.2℃ 短期稳定性（＜1小时）：±0.2℃ long term stability（＞1hour）：±0.5℃ 长期稳定性（＞1小时）：±0.5℃ |
Short term stability（＜1hour）：±0.2℃ 短期稳定性（＜1小时）：±0.2℃ long term stability（＞1hour）：±0.5℃ 长期稳定性（＞1小时）：±0.5℃ |
|
Emissivity 发射率 |
0.95±0.01 |
0.95±0.01 |
|
Power consumption，W 功耗 |
7500W max |
3500W max |
|
Aperture wheel/Kopteri 光阑孔/斩波器 |
光阑孔（手动：电动：）：0.8，1.6，3.2，6.4，9.5，12.7，15.9，22.2mm 斩波器：可选（1Hz~20KHz） |
光阑孔（手动：电动：）：0.8，1.6，3.2，6.4，9.5，12.7，15.9，22.2mm 斩波器：可选（1Hz~20KHz） |
|
Set point&readout resolution，℃ 显示分辨率 |
0.1℃ /（双伯劳） |
0.01℃ /（S型） |
|
Computer control 串口控制 |
RS485 |
RS485 |
|
Power supply 电源 |
230/115vAC，50/60Hz |
230/115vAC，50/60Hz |
|
weight，kg 重量 |
Head(头) :30kg, Controller（控制器）:8.5kg |
Head(头) :11kg, Controller（控制器）:8.5kg |
|
dimensions,mm 尺寸，毫米 |
Head(头) :L480×W222×H262mm Controller（控制器）:L300×W390×H136mm |
Head(头) :L480×W222×H262mm Controller（控制器）:L300×W390×H136mm |
|
Operating temp ，℃ 工作环境温度 |
0℃ to 50℃ |
0℃ to 50℃ |
|
型号 |
SC-Z1200 |
SC-Z800 |
|
Aperture （辐射面积） |
1"(25mm)-50mm |
1"(25mm)-50mm |
|
temperature range，℃ 温度范围 |
50-1200℃ |
（环温+5℃）-800℃ |
|
Uniformity，℃ 腔体均匀性 |
2℃（900℃时） |
2℃（900℃时） |
|
temperature accuracy 温度测量精确度 |
＜1000℃；±3 |
＜1000℃；±2.5 |
|
temperature Stability℃ 稳定性 |
Short term stability（＜1hour）：±0.05℃ 短期稳定性（＜1小时）：±0.05℃ long term stability（＞1hour）：±0.1℃ 长期稳定性（＞1小时）：±0.1℃ |
Short term stability（＜1hour）：±0.05℃ 短期稳定性（＜1小时）：±0.05℃ long term stability（＞1hour）：±0.1℃ 长期稳定性（＞1小时）：±0.1℃ |
|
Emissivity 发射率 |
0.99±0.01 |
0.99±0.01 |
|
Power consumption，W 功耗 |
1500W max |
1100W max |
|
Aperture wheel/Kopteri 光阑孔/斩波器 |
光阑孔（手动：电动：）：0.8，1.6，3.2，6.4，9.5，12.7，15.9，22.2mm 斩波器：可选（1Hz~20KHz） |
|
|
Set point&readout resolution，℃ 显示分辨率 |
0.01℃ （S型）/（K型） |
|
|
Computer control 串口控制 |
RS485 |
|
|
Power supply 电源 |
230/115vAC，50/60Hz |
|
|
weight，kg 重量 |
Head(头) :9kg, Controller（控制器）:7.5kg |
Head(头) :9kg, Controller（控制器）:7.5kg |
|
dimensions,mm 尺寸，毫米 |
Head(头) :L402×W222×H256mm Controller（控制器）:L300×W390×H136mm |
Head(头) :L402×W222×H256mm Controller（控制器）:L300×W390×H136mm |
|
Operating temp ，℃ 工作环境温度 |
0℃ to 50℃ |
0℃ to 50℃ |
应用案例
|

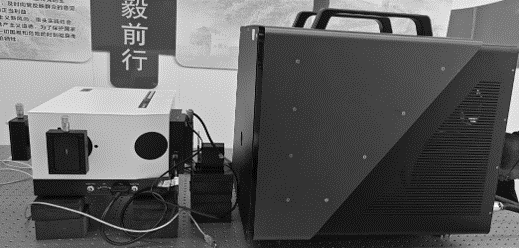

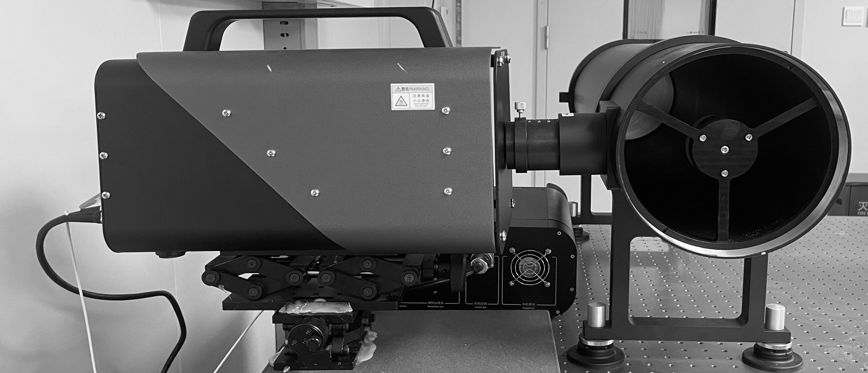

红外探测器性能应用测试 Performance Testing of Infrared Sensors |
红外探测器性能应用测试 Performance Testing of Infrared Sensors |
 |
 |
